熱風(fēng)爐用低蠕變高鋁質(zhì)格子磚

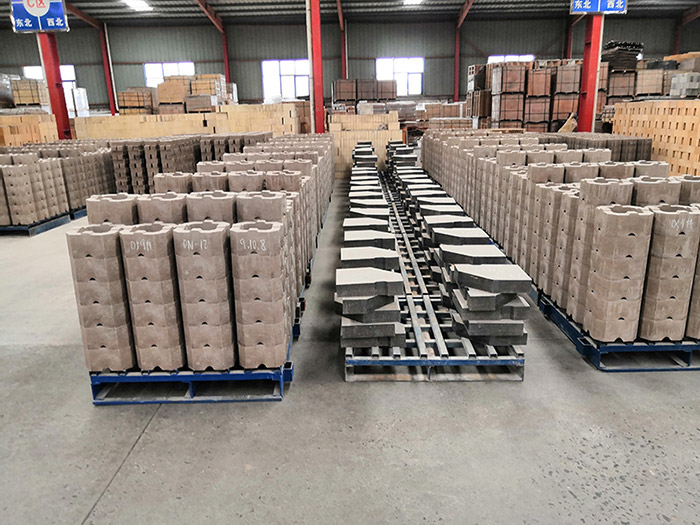

格子磚是目前被世界煉鐵界廣泛認(rèn)同和接受的一種熱交換能力強(qiáng)、蓄熱面積大、通氣順暢、阻力小等諸多優(yōu)越熱工特性的載熱蓄熱體。格子磚是一種傳熱介質(zhì)，主要用在熱風(fēng)爐蓄熱室中上部，起蓄熱作用。 在把冷風(fēng)加熱成熱風(fēng)的過程中，起著f非常重要的作用。 熱風(fēng)爐格子磚的特點：體積穩(wěn)定性好，高溫荷重蠕變性能優(yōu)良，高密度低氣孔率。熱風(fēng)爐格子磚的用途：格子磚主要用在熱風(fēng)爐上，當(dāng)熱風(fēng)低于900℃時，一般選用粘土磚；當(dāng)風(fēng)溫高于900℃時，格子磚則采用高鋁磚、莫來石磚、硅線石磚和硅磚等。

格子體與格子磚的區(qū)別

格子體是指蓄熱室中用耐火磚砌成的格子狀砌體。蓄熱室必須具有足夠大的格子體體積和受熱面積，以充分利用廢氣的余熱，促使預(yù)熱氣體能達(dá)到較高的預(yù)熱溫度。格子體的砌筑形式有多種，在工藝上應(yīng)具有下列要求：能充分利用蓄熱室的容積，具有較大的受熱面積和蓄熱能力，預(yù)熱氣體的溫度高、波動小；氣流分布均勻，傳熱效率高，氣流阻力小；耐高溫侵蝕，結(jié)構(gòu)穩(wěn)定，清掃和檢修方便。

格子磚又稱花格磚，是指砌筑蓄熱室格子體所用的耐火磚。蓄熱室中高溫廢氣和預(yù)熱氣體進(jìn)行熱交換(蓄熱和放熱)時的中間媒介體。要求格子磚有一定的抗侵蝕和抗熱震性能。常用的格子磚材料有耐火黏土磚、高鋁磚及鎂磚、鎂橄欖石磚、鉻鎂磚和鋯剛玉磚等。也可按格子體高度分段采用不同的磚材，從而改善格子體的使用性能。磚型可以采用標(biāo)準(zhǔn)型磚或特制的異性磚。

格子磚的砌筑注意事項

1、砌筑磚格子以前，必須檢查爐蓖子和支柱。爐蓖子上表面的乎整誤差，用拉線法檢查時：不應(yīng)超過5mm。爐蓖子格孔中心線與設(shè)計位置的誤差，不應(yīng)超過3mm。

2、格子磚的尺寸偏差，應(yīng)按標(biāo)準(zhǔn)驗收。施工前應(yīng)根據(jù)磚尺寸的抽查記錄確定使用方案。

上下帶溝舌的七孔格子磚，應(yīng)按高度選分配層。

3、蓄熱室中心點上的格孔，應(yīng)作為磚格子“中心格孔”。通過“中心格孔”的兩條互相垂直的水平中心線，應(yīng)作為砌筑各層磚格子的中心線。每層磚格子均應(yīng)按中心線砌筑，并保持格孔垂直。

施工中，宜在四周掛設(shè)控制線。上下兩層磚格子間的錯位，不應(yīng)超過5mm。

4、首層磚格子應(yīng)試砌，并保持其上表面乎整。試砌完畢后應(yīng)檢查質(zhì)量，磚格孔對爐蓖子格孔的位移不應(yīng)超過lOmm，并應(yīng)清點完整格孔數(shù)和編寫隱蔽工程記錄。

5、磚格子與爐墻間，必須按設(shè)計留設(shè)膨脹縫，并用木楔塞緊。

6、施工中必須采取防垢措施，不得堵塞格孔。磚格子砌筑完畢后，應(yīng)進(jìn)行后清掃，并檢查格孔是否暢通。如果電燈的亮光能透過格孔，或者用繩子從上面放下的檢查鋼釬能通過路孔的全高，該格孔應(yīng)被認(rèn)為合格。

堵塞格孔的數(shù)量，不應(yīng)超過首層磚格子完整格孔數(shù)量的3％。

7、磚格子采用上下帶溝舌的七孔格子磚時，上下層應(yīng)錯縫砌筑；磚與磚之間必須按設(shè)計要求留設(shè)膨脹縫；四周格子磚宜進(jìn)行預(yù)加工，并按順序編號繪制排列圖。

廠家未按時發(fā)貨，影響施工進(jìn)度怎么辦？榮盛耐材建議：在選購耐火材料生產(chǎn)廠家時，廣大客戶都知道，一旦出現(xiàn)沒有及時收到貨物，就會影響或延誤工期，不能按時投產(chǎn)，因此會造成經(jīng)濟(jì)損失，所以，一定要提前訂購，確定產(chǎn)品的生產(chǎn)周期和到現(xiàn)場的時間，以免造成比不必要的經(jīng)濟(jì)損失。
