奇米888四色在线精品-奇米888888-奇米777四色影视在线播放-奇米777四色影视-vodafone巨大黑-vodafonewifl另类

歡迎光臨鄭州榮盛窯爐耐火材料有限公司

玻璃窯爐流液洞、池底等部位的爐襯設計需要注意哪些問題

2023-09-28 11:29:22 點擊:

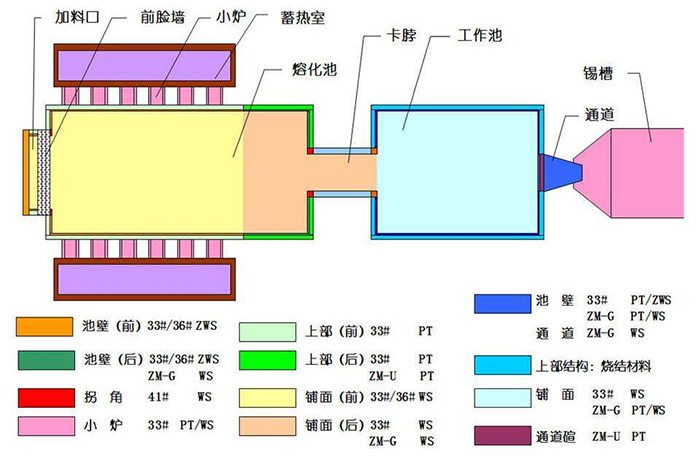

一、關于流液洞的結構設計

流液洞是玻璃窯爐的重要部位,熔化、澄清、均化好的玻璃液通過它進入到分配料道、供料道時要進行進一步的均化和冷卻,然后進入成型設備進行生產成型。每天通過這一狹窄的通道有360~400t玻璃液,玻璃液對它的沖刷和磨損是較大的;而且流液洞所處的工作環境差,四周溫度高,一旦有問題無法進行更換。因此流液洞都選用抗侵蝕性能較好的電熔AZS41#磚或鋸磚。電熔AZS磚在固相、液相、氣相三相交界面處有一個向上蝕孔的性能,電熔AZS磚是固相,玻璃液是液相,玻璃液中殘留的氣泡是氣相,流液洞蓋板磚較其他地方侵蝕都大,5~6年間就向上侵蝕掉了300~400mm厚度,流液洞蓋板磚侵蝕掉了300~400mm后,玻璃液的取料深度變淺,相當于原窯爐池深減少了300~400mm,窯爐的出料量肯定受影響,為了滿足出料量,只有提高爐溫,那么能耗要增加。幾年后爐蓋等爐體的燒損,爐體變薄,內部溫度增加,爐體散熱進一步增加。

綜上所述流液洞的結構會影響窯爐壽命、出料量及能耗。針對流液洞蓋板磚被侵蝕的機理,我們將流液洞蓋板磚與玻璃液接觸面設計成傾斜的,玻璃液中的氣泡不容易附著在流液洞蓋板磚上,從而大大減緩了流液洞蓋板磚的侵蝕,延長了流液洞的壽命,也就是延長了窯爐壽命。

二、關于池底結構

窯爐池底結構也容易影響窯爐壽命,特別是高白料或晶白料窯爐,由于其透熱性好,池底溫度較高,且配合料中不可避免地會帶入一些金屬物,金屬物對電熔AZS的侵蝕較為厲害(向下蝕孔),一旦電熔AZS磚被蝕穿后,玻璃液滲透到底板磚下面后,就會產生“向上蝕孔”,形成鐘乳石那樣的侵蝕,很快將底板AZS磚腐蝕穿,從而對整個池底造成很大危害,影響窯爐壽命,嚴重時會發生池底漏料事故。

為防止此類事件的發生,一是要嚴格控制配合料中的金屬物的進入,二是加強池底防滲漏結構的設置。本次設計池底結構為多層復合結構。

三、熔化池長寬

熔化率一旦確定,那么窯爐熔化面積就確定了。我們秉承的設計理念是:在考慮火焰的覆蓋面時,不僅考慮火焰寬度,更注重火焰的長度。在設計時我們借鑒浮法玻璃窯爐的原理,即分清玻璃熔制的5個階段(1、硅酸鹽反應,2、玻璃形成,3、玻璃的均化,4、玻璃的澄清,5、玻璃的冷卻),這5個熔制階段是在不同空間、同一時間內進行。因而我們認為馬蹄焰窯爐的設計,只要在火焰能達到的長度下,選擇有較大的長寬比,讓玻璃液的澄清和均化有一定的區域。即在火焰能達到的情況下,窯爐的長度要大。

為了減少死角,以利于玻璃液的流動,我們將熔化池的前池墻磚體設計為八字形。

四、熔化池的深度

目前,比較的窯爐,熔化池都分為淺池和深池,為了強化熱點、提高玻璃的質量和產量,一般都設置有窯坎。我們將窯坎前設計為淺池,窯坎后設計為深池。窯坎前為熔化區(又稱初熔區),熔化區內玻璃液表面覆蓋著厚厚的配合料及配合料熔化分解過程中形成的泡沫,它們是熱的不良導體,是一層隔熱層。由于隔熱層影響了熱的穿透及傳遞,因而淺池的深度不宜過深,若過深會在池底形成厚厚的不動層或緩動層,這些不動層或緩動層的厚度會隨著池底溫度變化或出料量變化而變化,從而加入到玻璃液的自然對流中,進而影響玻璃液的質量;并且這些不動層或緩動層的玻璃液加入玻璃液的自然對流后,會造成對玻璃液的重復加熱,增加能源的消耗。

窯坎后為澄清均化區又叫精細熔化區(簡稱深澄清池),我們應加深該區域的池深。深澄清池對提高玻璃窯爐質量、產量,以及降低能耗的作用十分明顯。1,它增加了玻璃窯爐的容積,延長了玻璃液在爐內的停留時間;2,“玻璃的澄清過程是指排除可見氣泡的過程,從形式上看,此過程是簡單的流體力學過程,實際上它是一個復雜的物理化學過程”,玻璃液澄清速度與玻璃液的黏度有關,黏度(包括表面張力)又與玻璃液的溫度有關,若深澄清池深度過深,雖然氣泡受到的玻璃液的靜壓力較大,但是因玻璃液溫度偏低造成玻璃液的黏度大,氣泡排出反而困難。根據計算機模擬仿真技術表明,深澄清池的底部玻璃液溫度應以不低于1300℃為界線來考慮,因此本窯爐深澄池深度設計為1300mm。在設計及計算熔化池深澄清部位的深度時,不但要考慮玻璃的透熱性,還要考慮窯爐的大小,同種玻璃,大窯爐可適當深一些。

五、加料池的結構

配合料在熔化池的分布狀況對配合料的熔化速度起著非常重要的作用。加料口越寬,加料機也應越寬,在相同加料量的情況下,厚度就越薄,所形成的料城越寬,熱利用率越高,配合料熔化越快。因本次窯爐出料量較大,單邊加料雖然可以減少輻射熱及高溫氣流的逸流損失,但考慮長期運行中,加料機及其他配合料輸送系統磨損加大,難免不出故障,對保障正常的進出料有一定困難,因而應采用對稱雙邊加料池結構。我們在設計加料池時秉承的理念為:加長加料池,它使配合料在預熔池里進行相對充分的硅酸鹽反應,進入爐內的配合料表面已經開始進行硅酸鹽反應,表面已經變得黏,火焰的氣流不易將配合料表面的細小粉料吹揚起來,減少對蓄熱室格子體的堵塞。減少粉塵飛揚從而減輕對爐體的侵蝕,延長窯爐壽命。

加料池的形狀,應該由加料機的類型決定,國內外的實踐證明,擺動裹入式加料機的加料效果及節能效果目前是比較理想的,可以節能5%左右。擺動裹入式加料機節能原理如下:

(1)一般加料機加進爐內的配合料,都是浮在玻璃液表面上。因為配合料是疏松的,其導熱系數很低,熔化速度較慢。采用裹入式加料機,它把配合料往玻璃液中擠壓,在此過程中,高溫的玻璃液被擠上來,填充配合料中的氣孔,增加了配合料的導熱性,若加料機安裝調整得好,配合料像裹面團一樣,部分包裹在玻璃液中,從而熔化速度大大加快,熔化快出料量可以增加,因而能源耗減少。

(2)擺動裹入式加料機能夠左、中、右3個方向擺動加料,3個方向推料次數可以任意設定調整,從而使料堆在熔化池內分布非常均勻,熔化池面積得以充分利用,它有效利用火焰空間的輻射能,提高了熔化池的利用率,因而熔化速度進一步加快。

(3)由于是分別向3個方向加料,配合料在爐內是一小堆一小堆被玻璃液包圍著,加大了與玻璃液的接觸面積,實現了薄層加料。

(4)從另一個角度來看,擺動裹入式加料機還具有延長窯爐壽命的優點,由于擺動裹入式加料機定時將配合料向3個方向推動,配合料在熔化池的后端均勻分布,它與池壁磚直接接觸的時間短,甚至不直接與池壁磚接觸,從而可以延長池壁磚的壽命,因為配合料對池壁磚的侵蝕比玻璃液要大得多。

一、關于流液洞的結構設計

流液洞是玻璃窯爐的重要部位,熔化、澄清、均化好的玻璃液通過它進入到分配料道、供料道時要進行進一步的均化和冷卻,然后進入成型設備進行生產成型。每天通過這一狹窄的通道有360~400t玻璃液,玻璃液對它的沖刷和磨損是較大的;而且流液洞所處的工作環境差,四周溫度高,一旦有問題無法進行更換。因此流液洞都選用抗侵蝕性能較好的電熔AZS41#磚或鋸磚。電熔AZS磚在固相、液相、氣相三相交界面處有一個向上蝕孔的性能,電熔AZS磚是固相,玻璃液是液相,玻璃液中殘留的氣泡是氣相,流液洞蓋板磚較其他地方侵蝕都大,5~6年間就向上侵蝕掉了300~400mm厚度,流液洞蓋板磚侵蝕掉了300~400mm后,玻璃液的取料深度變淺,相當于原窯爐池深減少了300~400mm,窯爐的出料量肯定受影響,為了滿足出料量,只有提高爐溫,那么能耗要增加。幾年后爐蓋等爐體的燒損,爐體變薄,內部溫度增加,爐體散熱進一步增加。

綜上所述流液洞的結構會影響窯爐壽命、出料量及能耗。針對流液洞蓋板磚被侵蝕的機理,我們將流液洞蓋板磚與玻璃液接觸面設計成傾斜的,玻璃液中的氣泡不容易附著在流液洞蓋板磚上,從而大大減緩了流液洞蓋板磚的侵蝕,延長了流液洞的壽命,也就是延長了窯爐壽命。

二、關于池底結構

窯爐池底結構也容易影響窯爐壽命,特別是高白料或晶白料窯爐,由于其透熱性好,池底溫度較高,且配合料中不可避免地會帶入一些金屬物,金屬物對電熔AZS的侵蝕較為厲害(向下蝕孔),一旦電熔AZS磚被蝕穿后,玻璃液滲透到底板磚下面后,就會產生“向上蝕孔”,形成鐘乳石那樣的侵蝕,很快將底板AZS磚腐蝕穿,從而對整個池底造成很大危害,影響窯爐壽命,嚴重時會發生池底漏料事故。

為防止此類事件的發生,一是要嚴格控制配合料中的金屬物的進入,二是加強池底防滲漏結構的設置。本次設計池底結構為多層復合結構。

三、熔化池長寬

熔化率一旦確定,那么窯爐熔化面積就確定了。我們秉承的設計理念是:在考慮火焰的覆蓋面時,不僅考慮火焰寬度,更注重火焰的長度。在設計時我們借鑒浮法玻璃窯爐的原理,即分清玻璃熔制的5個階段(1、硅酸鹽反應,2、玻璃形成,3、玻璃的均化,4、玻璃的澄清,5、玻璃的冷卻),這5個熔制階段是在不同空間、同一時間內進行。因而我們認為馬蹄焰窯爐的設計,只要在火焰能達到的長度下,選擇有較大的長寬比,讓玻璃液的澄清和均化有一定的區域。即在火焰能達到的情況下,窯爐的長度要大。

為了減少死角,以利于玻璃液的流動,我們將熔化池的前池墻磚體設計為八字形。

四、熔化池的深度

目前,比較的窯爐,熔化池都分為淺池和深池,為了強化熱點、提高玻璃的質量和產量,一般都設置有窯坎。我們將窯坎前設計為淺池,窯坎后設計為深池。窯坎前為熔化區(又稱初熔區),熔化區內玻璃液表面覆蓋著厚厚的配合料及配合料熔化分解過程中形成的泡沫,它們是熱的不良導體,是一層隔熱層。由于隔熱層影響了熱的穿透及傳遞,因而淺池的深度不宜過深,若過深會在池底形成厚厚的不動層或緩動層,這些不動層或緩動層的厚度會隨著池底溫度變化或出料量變化而變化,從而加入到玻璃液的自然對流中,進而影響玻璃液的質量;并且這些不動層或緩動層的玻璃液加入玻璃液的自然對流后,會造成對玻璃液的重復加熱,增加能源的消耗。

窯坎后為澄清均化區又叫精細熔化區(簡稱深澄清池),我們應加深該區域的池深。深澄清池對提高玻璃窯爐質量、產量,以及降低能耗的作用十分明顯。1,它增加了玻璃窯爐的容積,延長了玻璃液在爐內的停留時間;2,“玻璃的澄清過程是指排除可見氣泡的過程,從形式上看,此過程是簡單的流體力學過程,實際上它是一個復雜的物理化學過程”,玻璃液澄清速度與玻璃液的黏度有關,黏度(包括表面張力)又與玻璃液的溫度有關,若深澄清池深度過深,雖然氣泡受到的玻璃液的靜壓力較大,但是因玻璃液溫度偏低造成玻璃液的黏度大,氣泡排出反而困難。根據計算機模擬仿真技術表明,深澄清池的底部玻璃液溫度應以不低于1300℃為界線來考慮,因此本窯爐深澄池深度設計為1300mm。在設計及計算熔化池深澄清部位的深度時,不但要考慮玻璃的透熱性,還要考慮窯爐的大小,同種玻璃,大窯爐可適當深一些。

五、加料池的結構

配合料在熔化池的分布狀況對配合料的熔化速度起著非常重要的作用。加料口越寬,加料機也應越寬,在相同加料量的情況下,厚度就越薄,所形成的料城越寬,熱利用率越高,配合料熔化越快。因本次窯爐出料量較大,單邊加料雖然可以減少輻射熱及高溫氣流的逸流損失,但考慮長期運行中,加料機及其他配合料輸送系統磨損加大,難免不出故障,對保障正常的進出料有一定困難,因而應采用對稱雙邊加料池結構。我們在設計加料池時秉承的理念為:加長加料池,它使配合料在預熔池里進行相對充分的硅酸鹽反應,進入爐內的配合料表面已經開始進行硅酸鹽反應,表面已經變得黏,火焰的氣流不易將配合料表面的細小粉料吹揚起來,減少對蓄熱室格子體的堵塞。減少粉塵飛揚從而減輕對爐體的侵蝕,延長窯爐壽命。

加料池的形狀,應該由加料機的類型決定,國內外的實踐證明,擺動裹入式加料機的加料效果及節能效果目前是比較理想的,可以節能5%左右。擺動裹入式加料機節能原理如下:

(1)一般加料機加進爐內的配合料,都是浮在玻璃液表面上。因為配合料是疏松的,其導熱系數很低,熔化速度較慢。采用裹入式加料機,它把配合料往玻璃液中擠壓,在此過程中,高溫的玻璃液被擠上來,填充配合料中的氣孔,增加了配合料的導熱性,若加料機安裝調整得好,配合料像裹面團一樣,部分包裹在玻璃液中,從而熔化速度大大加快,熔化快出料量可以增加,因而能源耗減少。

(2)擺動裹入式加料機能夠左、中、右3個方向擺動加料,3個方向推料次數可以任意設定調整,從而使料堆在熔化池內分布非常均勻,熔化池面積得以充分利用,它有效利用火焰空間的輻射能,提高了熔化池的利用率,因而熔化速度進一步加快。

(3)由于是分別向3個方向加料,配合料在爐內是一小堆一小堆被玻璃液包圍著,加大了與玻璃液的接觸面積,實現了薄層加料。

(4)從另一個角度來看,擺動裹入式加料機還具有延長窯爐壽命的優點,由于擺動裹入式加料機定時將配合料向3個方向推動,配合料在熔化池的后端均勻分布,它與池壁磚直接接觸的時間短,甚至不直接與池壁磚接觸,從而可以延長池壁磚的壽命,因為配合料對池壁磚的侵蝕比玻璃液要大得多。
返回
? 欧美人与禽XOXO性伦交| 麻豆专媒体一区二区| 在线 | 一区二区三区| 欧美激情视频一区| 饭桌上故意张开腿让公在线观| 无码国产精品一区二区免费式芒果 | 狠狠久久精品中文字幕无码| 野花日本大全免费观看3中文版5| 内射骚妇高清AV电影| 成熟交BGMBGMBGM中国| 性饥渴XXXXXⅩHD| 久久亚洲精品成人AV无码网站 | 久久99精品久久久久久9| 91人人妻人人澡人人爽超污| 日韩一区二区在线视频| 国产婷婷成人久久Av免费高清 | 狠狠色噜噜狠狠狠888米奇| 中国人も日本人も汉字を| 人妻无码一区二区视频| 国产免费永久精品无码| 伊人久久大香线蕉无码| 人人妻人人澡人人爽秒播| 国产欧美另类精品久久久| 一本大道东京热无码| 日本边添边摸边做边爱边| 国产剧情AV麻豆香蕉精品| 亚洲中文字幕无码永久| 强伦姧人妻三上悠亚中文字幕| 国产精品青青在线观看爽香蕉 | 国内精品国产成人国产三级| 中文字幕乱码亚洲∧V日本| 色窝窝亚洲AV网在线观看| 精品 亚洲 无码 自拍 另类| 99无人区码一码二码三码| 我和子发生了性关系视频| 久久久久久精品久久久| 成人亚洲A片Ⅴ一区二区小说| 亚洲AV无码一区二区三区dv | 久久99精品久久久久婷婷| JIZZJIZZ免费看国产| 性色AV一区二区三区咪爱四虎| 猛猛操逼xxxxx| 国产98在线 | 免费| 亚洲中文字幕无码爆乳| 日产无码精品一区二区三区| 精JAVAPARSER乱偷| 暗夜免费观看在线完整版| 亚洲AV综合色区无码二区爱AV| 欧美丰满熟妇乱XXXXX视频| 国产精品夜间视频香蕉| 中文字幕乱码亚洲无线码三区| 玩弄CHANEL妇熟女| 鲁大师在线影院免费观看| 国产AV激情久久无码天堂| 夜夜未满十八勿进的爽爽影院| 色欲久久久天天天综合网精品| 久久精品99国产AV精品蜜桃| 成年女人毛片免费观看97| 亚洲日韩VA无码中文字幕| 日韩人妻无码精品无码中文字幕| 久久WWW成人_看片免费不卡| 成人无码精品1区2区3区免费看| 亚洲另类精品无码专区| 日本人妻丰满大屁股a v| 久久99精品久久久久久野外| 大码HIPHOP欧美胖MM短袖| 一本大道无码日韩精品影视丶| 特级做A爰片毛片免费看108| 久久人人爽人人爽人人AV东京热| 高潮颤抖大叫正在线播放| 樱桃CHERRY官网| 无码人妻精品一区二区三区蜜桃| 男女裸体下面进入的免费视频 | 色欲色香天天天综合网站免费| 局长趴在雪白的身上耸动| 国产成人无码免费看片软件| 2021国内精品久久久久精品 | 少妇做爰XXXⅩ性XXXHD| 蜜桃av中文字幕| 国产一区二区三区无码免费| 被多个强壮的黑人灌满精| 亚洲中文字幕无码日韩精品| 我和公发生了性关系视频| 男女裸体下面进入的免费视频| 国语自产精品视频在线区| 草莓视频IOS下载| 又大又硬又粗再深一点| 性色AV无码中文AV有码VR| 人人做人人妻人人精| 久久综合九色综合欧美| 国产又色又刺激高潮免费视频试看| 按摩师的巨大滑进我的身体| 夜色毛片永久免费| 午夜成人亚洲理伦片在线观看| 啪啪啪1000免费观看| 久久久久久久久久久大尺度免费视| 国产精品亚洲产品一区二区三区| ワンピースのエロ官网| 夜夜澡人摸人人添人人看| 性色AV性色生活片| 日韩人妻无码精品二专区| 免费无码久久成人网站入口| 精品久久久久久成人AV| 国产黄在线观看免费观看不卡| MD豆传媒APP网址入口免费| 野花高清在线观看免费| 亚洲AV成人永久网站www在线| 日韩一区二区三区免费高清| 男人用嘴添女人私密视频| 久久成人伊人欧洲精品| 国产欧洲野花A级| 岛国无码AⅤ片在线观看| AV男人在线东京天堂| 野花社区韩国视频WWW了| 亚洲AV极品无码专区亚洲AV | JAPANESE日本护士HD| 永久免费AV无码网站性色AV| 男人的又粗又长又硬有办法吗| 久久99国产精品久久99蜜桃| 国产午夜影视大全免费观看| 粉嫩呦福利视频导航大全| らだ天堂√在线中文WWW| 中文字幕人妻成人综合永久| 亚洲熟妇色XXXXX欧美老妇Y| 亚州少妇无套内射激情视频| 四虎免费影院1515WWW| 人与牲动ZZZXXXⅩ0000| 欧美成人黑人XX视频免费观看| 久久久久精品国产三级美国美女| 国内自产少妇自拍区免费| 国产精品狼人久久久久影院| 从厨房到餐桌JOYCE| 八戒八戒在线WWW观看| 337P粉嫩日本欧洲亚洲大胆艺| 一本久久A精品一区二区| 亚洲精品TY久久久久久久久久 | 上面一个摸下面一个手念什么 | 欧美VPSWINDOWS性另类| 浪潮国产AV一区二区熟女| 精品综合久久久久久97超人| 国语对白做受XXXXX在线中| 国产精品成人网站| 国产AⅤ无码旗袍丝袜美腿| 成人特黄A级毛片免费视频| www.成人av| CHINA真实VIDEOS另类| 18性欧美XXXⅩ性满足| 中国美女撒尿TXXXX视频| 一本大道香蕉大无线吗| 亚洲熟妇色XXXXX中国少妇Y| 亚洲国产精品福利片在线观看 | 无码熟妇人妻AV| 无码AV无码一区二区| 天天狠天天透天干天天怕∴| 深夜成人毛片天堂| 少妇人妻偷人精品视频| 色国产精品一区在线观看| 日日噜噜夜夜狠狠视频免费| 日本亲近相奷中文字幕| 日本巨大的奶头在线观看| 人妻系列无码专区AV在线| 人妻一区二区三区高清AV专区| 人妻少妇啊灬啊灬用力啊快| 人妻丰满熟妇AⅤ无码区在线电影| 欧美人妻久久精品| 欧洲精品成人免费视频在线| 欧美最猛黑人XXXⅩ猛男爽| 欧洲FREEXXXX性少妇播放| 热99RE久久免费视精品频 | 蜜臀久久99精品久久久久久小说| 美国白人未成年RAPPER豆瓣| 免费AV片在线观看无需播放器 | 久久久久人妻精品一区蜜桃| 久久久噜噜噜久久熟女| 久久综合色天天久久综合图片| 军人全身脱精光自慰| 美女又黄又免费的视频| 嫩小BBB揉BBB揉BBBB| 欧美老妇激情BBBWWBBW| 人妻被按摩到潮喷中文不卡| 日本免费人成视频在线观看| 色天使亚洲综合一区二区| 天堂А√在线最新版在线8| 无码一区二区三区久久精品| 香蕉久久久久久AV成人| 亚洲AV伊人久久综合密臀性色| 亚洲精品乱码久久久久久自慰| 亚洲精品中文字幕久久久久| 亚洲综合久久一本久道| 中文字幕亚洲无线码在线一区| 99无人区码一码二码三码| 巴西FREE性VIDEO极品| 福建妹妹幼儿十岁左右| 国产精品永久久久久久久久久| 黑人玩弄人妻1区二区| 久久精品国产亚洲AV久| 蜜臀AⅤ永久无码精品| 青青草A免费线观A| 色欲色香天天天综合VVV| 午夜A级理论片在线播放琪琪|
